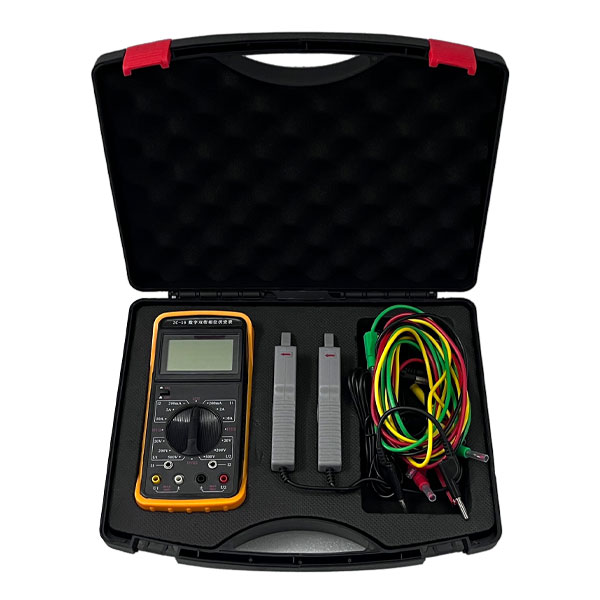

ZC-18系列智能双钳相位伏安表

ZC-18系列智能双钳相位伏安表

产品别称

钳形相位伏安表、相位伏安表、双钳式数字相位表、手持式数字双钳相位伏安表、双钳相位表、双钳相位伏安表、数字双钳相位表、数字式双钳相位表

参考标准

JJG440-2008

产品优势

● 高精度、低功耗、使用方便等特点
● 同时测量双相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等电参数
● 3.5寸320×240彩色液晶显示,图形化动态显示,人机界面友好,使用锂电池供电,便于携带

全国24小时销售热线:

400-871-8761
产品列表

销售热线:400-871-8761

地址:武汉市东湖高新技术开发区藏龙岛科技园

邮箱:kvtester@kvtest.com

产品介绍

      ZC-18系列智能双钳相位伏安表是我公司精心研制的一款专为现场测试的多功能数字化仪表,具有高精度、低功耗、使用方便等特点。可在被测回路不开路的情况下,同时测量双相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等电参数。
      双钳相位伏安表配有防振、防滑、高绝缘护套,使用3.5寸320×240彩色液晶显示,图形化动态显示,人机界面友好,使用锂电池供电,便于携带。

产品特点

      >高精度、低功耗、使用方便等特点
      >同时测量双相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等电参数
      >3.5寸320×240彩色液晶显示,图形化动态显示,人机界面友好,使用锂电池供电,便于携带

技术参数

1.基准条件和工作条件
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-20℃~50℃
----
环境湿度
40%~60%
<80%
----
信号波形
正弦波
正弦波
β= 0.01
信号频率
50Hz±1Hz
20Hz~100Hz
----
外电场、磁场
应避免
被测导线位置
处于钳口的近似几何中心位置
2.一般规格
电    源
DC 7.4V、3000mAh锂电池
充 电 器
DC 8.4V、1.5A充电器
功    耗
亮度最大耗电240mA,连续工作约10小时
亮度最小耗电100mA,连续工作约24小时
显示模式
彩色LCD显示,320dots×240dots
仪表尺寸
长×宽×高:221mm×111mm×78mm
电流钳尺寸
长×宽×高:159mm×44mm×23mm;
钳口:Φ8mm
检测速率
约2秒/次
数据保持
测试中按确认键保持数据,HOLD符号显示,按返回键取消保持
数据存储
400组
自动关机
正常使用时,超过10分钟无任何操作,仪表自动关机
电压检测
电池电量按百分比显示,颜色随电池电量降低依次由绿黄红显示,电压过低时自动关机
仪表质量
主机:600g(带电池)
电流钳:250g
电压测试线长
2.5米
电流钳线长
2.5米
工作温湿度
-10℃~40℃;80%Rh以下
存放温湿度
-10℃~60℃;70%Rh以下
结    构
双重绝缘,带绝缘防振防滑护套
3.基准条件下误差及性能指标
   型号
参数
ZC-18A
ZC-18B
ZC-18C
ZC-18D
电压量程
1~600V
1~600V
1~700V
1~700V
电压分辨率
0.001V
0.001V
0.001V
0.001V
电压误差
±0.5%
±0.5%
±0.5%
±0.5%
电流量程
0.1~20A
0.1~20A
0.1~25A
0.1~25A
电流分辨率
0.001A
0.001A
0.001A
0.001A
电流误差
±0.5%
±0.5%
±0.5%
±0.5%
相位量程
0~360°
0~360°
0~360°
0~360°
相位分辨率
0.1°
0.1°
0.1°
0.1°
相位误差
±2°
±2°
±1°
±1°
频率量程
30~80Hz
30~80Hz
20~100Hz
20~100Hz
频率分辨率
0.01Hz
0.01Hz
0.01Hz
0.01Hz
频率误差
±0.1%
±0.1%
±0.1%
±0.1%
特殊功能
USB
示波
示波+USB
类别
量程
分辨率
误差
有功功率
0.1W~12kW
0.1W
±0.5%
无功功率
0.1VAR~12kVAR
0.1VAR
±0.5%
视在功率
0.1VA~12kVA
0.1VA
±0.5%
功率因数
-1~+1
0.0001
±0.005
