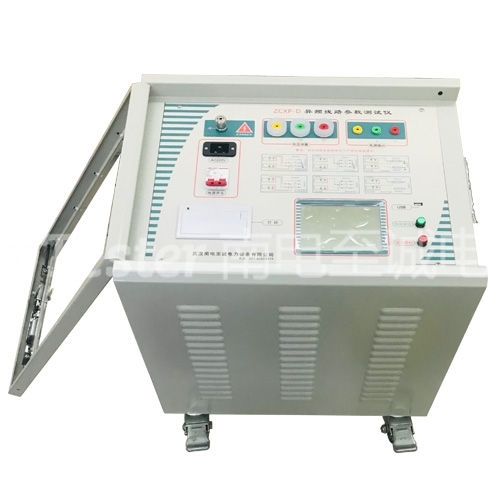

ZCXP-D异频线路参数测试仪

      新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12 。
      对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm。
      测量参数前，需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，并根据这些资料和现场情况作出测试方案。
      在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，然后用指针式的高精度电压表、电流表、功率表测量各个电参数，然后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。
      ZCXP-D输电线路工频参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
      ZCXP-D输电线路工频参数测试仪满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
      ZCXP-D输电线路工频参数测试仪采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
      ZCXP-D输电线路工频参数测试仪集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

      >本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的HVLR线路直阻仪进行测量)；
      >抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
      >外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
      >输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
      >测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
      >测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
      >解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
      >输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。
