TAG-8600E中置柜无线核相仪
产品别称
中置柜无线核相仪、无线核相仪、中置柜核相仪、中置柜核相器
参考标准GB50150-2006、GB/T.311-1997、DL/T971-2005、DL/T 846-2004
产品优势发射器和采集器可以判断线路是否带电，测量线路相位和频率； 近程核相时，发射器和采集器测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。
产品价格：来电咨询生产厂家：南电至诚电力设备全国24小时销售热线:
400-871-8761
产品列表
销售热线：400-871-8761
罗经理：18086449691
地址：武汉市江夏区佛祖岭街道凤凰园中路10号金华视工业园研发楼西边二楼
邮箱：027-82621016
产品介绍
TAG-8600E中置柜无线核相仪用于带有五防柜功能的开关柜核相，通过将采集器绑在中置柜上下刀闸的母排上可实现六相同测。同时，仪器还配置通用发射器，用于两条高压线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。
该仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。
产品特点

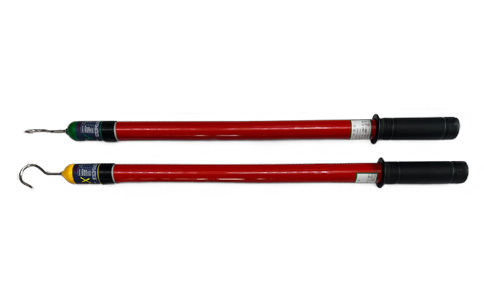

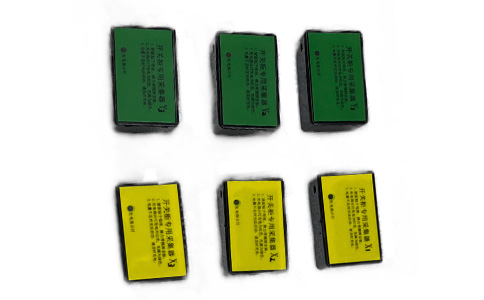

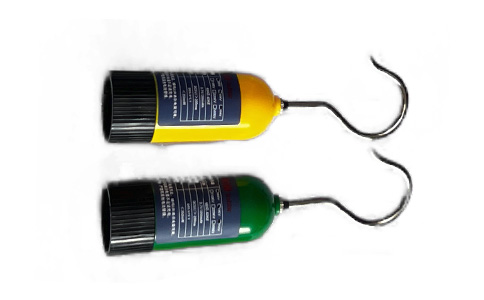

仪器由2对通用发射器、3对中置柜采集器和1个接收主机组成。发射器和采集器可以判断线路是否带电，测量线路相位和频率。近程核相时，发射器和采集器测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。
技术参数
| 相位差准确度 | 误差≤5° |
| 频率准确度 | ±0.1HZ |
| 可跨电压测量范围 | 5V～220kV |
| 接收主机与发射器的最大传输视距 | 100米 |
| 与采集器的最大传输视距 | 60米 |
| 真人语音提示测量结果和操作步骤 | |
| 3.2英寸彩屏同时显示各线路相位差、频率、矢量图和同异相结果，显示自身及采集器电池电量 | |
| 连续1小时无操作自动关机 | |

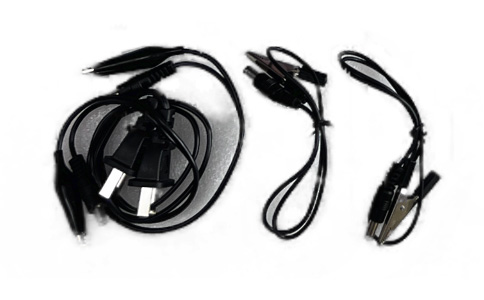

| 采集器、发射器和接收主机均内置可充电锂电池，配置5V充电器 | |
| 主机内置18650锂电池，电池容量为2500mAH | 采集器和发射器内置10440锂电池，电池容量为450mAH |
| 高压测量时泄漏电流 | <10uA |
| 采集器和发射器工作功耗 | <0.1W |
| 接收主机工作功耗 | <0.3W |
| 工作环境 | -35℃--- +45℃ |
| 湿度 | ≤95%RH |
| 整机重量 | 约8KG |
| 仪器包装尺寸 | 长89cm*宽26cm*高11cm |
