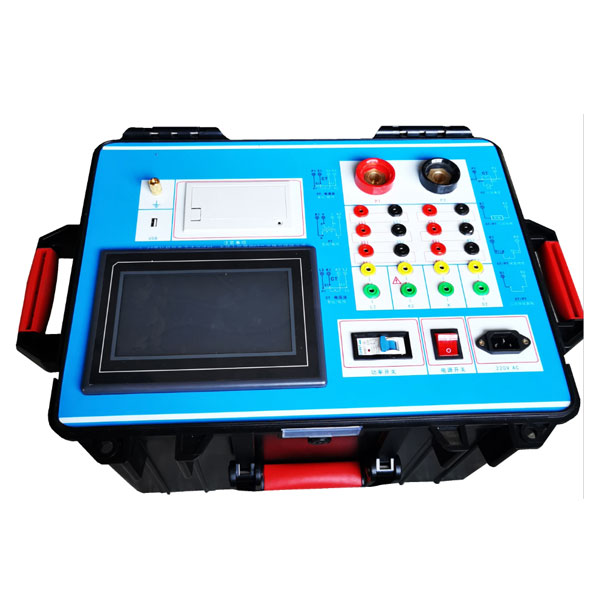

CTP-807系列工频互感器综合测试仪
工频互感器综合测试仪、互感器综合测试仪、工频测试仪
参考标准GB 1207-2006 、GB 1208-2006
产品优势按规程自动给出 CT/PT（励磁）拐点值， 自动给出 5%和 10%误差曲线； 可保存 1000 组测试资料，掉电后不丢失； 支持 U 盘转存资料，可以通过标准的 PC 进行读取并生成 WORD 报告，提供 232 通讯协议； 小巧轻便≤26Kg，非常利于现场测试。
产品价格：来电咨询生产厂家：南电至诚电力设备全国24小时销售热线:
400-871-8761销售热线：400-871-8761
罗经理：18086449691
地址：武汉市江夏区佛祖岭街道凤凰园中路10号金华视工业园研发楼西边二楼
邮箱：027-82621016
产品特点
支持检测 CT 和 PT；
满足 GB1207、GB1208 等规程要求；
无需外接其它辅助设备，单机即可完成所有检测项目；
自带微型快速打印机、可直接现场打印测试结果；
操作简便，带有智能提示，使用户更易上手操作；
触摸屏控制，图形化显示接口；
按规程自动给出 CT/PT（励磁）拐点值， 自动给出 5%和 10%误差曲线；
可保存 1000 组测试资料，掉电后不丢失；
支持 U 盘转存资料，可以通过标准的 PC 进行读取并生成 WORD 报告，提供 232 通讯协议；
小巧轻便≤26Kg，非常利于现场测试。
技术参数
CTP-807系列工频互感器综合测试仪测试功能：
CT（保护类、计量类） | PT |
• 伏安特性（励磁特性） 曲线 | • 伏安特性（励磁特性） 曲线 |
• 自动给出拐点值 | • 自动给出拐点值 |
• 自动给出 5%和 10%的误差曲线，可测限值系数实际值（ALF） | • 变比测量 |
• 变比测量(6 路同时) | • 极性判断 |
• 比差测量 | • 比差测量 |
• 相位（角差）测量 | • 相位（角差）测量 |
• 极性判断 | • 交流耐压测试 |
• 一次通流测试 | • 二次负荷测试 |
• 交流耐压测试 | • 二次绕组测试 |
• 二次负荷测试 | |
•二次绕组测试 | |
•可测中低压互感器，零序互感器伏安特性 | |
•可测 GIS ，套管 CT | |
•综合测试，一次测试同时完成励磁、变比极性 |
CTP-807A工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～1200Vrms2Arms（最大可设置 20A） | |
大电流输出 | 0～600A | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次实际 负荷测量 | 范围 | 5～500VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） ±0.1VA | |
相位测量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | ≤500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807B工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500Vrms2Arms（最大可设置 20A） | |
大电流输出 | 0～600A | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次实际 负荷测量 | 范围 | 5～500VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） ±0.1VA | |
相位测量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | ≤500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807C工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～2500Vrms2Arms（最大可设置 20A） | |
大电流输出 | 0～1000A | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次实际 负荷测量 | 范围 | 5～500VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） ±0.1VA | |
相位测量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | ≤500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807D工频互感器综合测试仪参数：
项 目 | 参 数 | |
工作电源 | AC220V±10% 、50Hz | |
设备输出 | 0～3000Vrms2Arms（最大可设置 20A） | |
大电流输出 | 0～1000A | |
励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
二次实际 负荷测量 | 范围 | 5～500VA |
精度 | ≤0.5%（0.2%*读数+0.3%*量程） ±0.1VA | |
相位测量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 变比测量 | 范围 | ≤500KV |
精度 | ≤0.5% | |
工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
