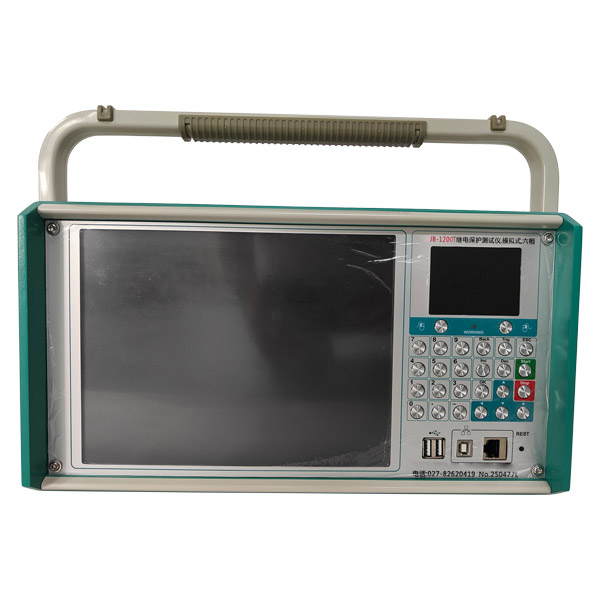

ZCJB-1200微机继电保护测试仪

     继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。

      >标准12相电压电流输出灵活组合  6相电压，6相电流输出，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相输出模式，既可兼容传统的各种试验方式，也可方便地进行三相差动试验和厂用电快切和备自投试验。
      >单机操作方便  内置高性能工控机，8.4寸大屏幕TFT液晶显示，装置面板设有轨迹球鼠标、优化操作键盘，内置基于WINDOWS平台全中文操作软件。开机即可使用，操作方便快捷。
      >双操作方式  除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
      >新型高保真线性功放  输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
      >高性能主机  核心部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。
      >功能强大  可完整测试差动、备自投、快切、同期、谐波、故障回放、系统振荡等功能。可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
      >接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
      >独立直流电源  设有一路大功率110V 及 220V专用直流电源输出。
      >接口丰富 装置面板上有自带键盘和鼠标，单机能进行完整操作。另外还带有一个USB从端口和两个USB主端口，可与计算机通信进行操作，可接打印机、键盘、鼠标等外设，也可用U盘读取数据。装置还带有GPS接口可实现双机同步测试（选配）。
      >完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
      >轻质集成结构，高性价比  属于跨专业联合设计产品，综合各专业的先进科技成果。体积小，重量轻，性能价格比高。

1、交流电流源

六相共用中性点的电流源，电流上升下降时间 ＜100μs

最大输出功率：350VA/相

输出准确度：

分辨力：

单相连续输出时间：

2、交流电压源

六相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

分辨力：

3、直流电流源

单相输出范围：-10A～+10A或0～20A

最大输出功率：200VA/相

输出准确度：

分辨力：5mA

4、直流电压源

直流电压输出范围：-150V～+150V或0～300V

最大输出功率：≥100VA

输出准确度：

分辨力：

5、交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.2°

分辨力：0.01°

6、交流电压、电流源频率

频率范围：10～1500Hz

输出准确度：±0.2%

分辨力：0.001 Hz

能叠加2～20次任意幅值的谐波及直流

7、计时精度

8、开入量

8路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点

9、开出量

4对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A

10、同步性

电压电流同步性 ≤50μS

11、供电电源

交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

12、使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa

13、箱体尺寸与重量

箱体尺寸（长×宽×高）：420mm×190mm×500mm

重量：23千克
