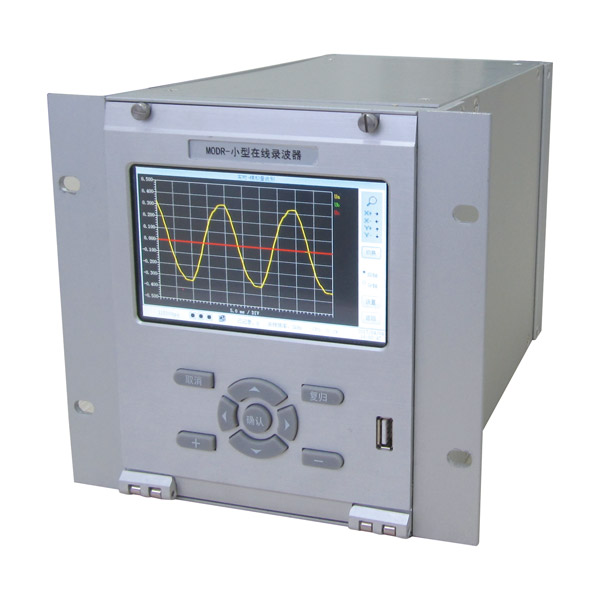

ZCLBY-C在线录波仪

ZCLBY-C在线录波器，是以高性能MCU、嵌入式操作系统为核心，实现了数据采集、处理、传输、存储功能的小型在线录波装置。MODR具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。

MODR配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与MODR联机，实现远程控制、数据共享、电气试验等功能。

ZCLBY-C在线录波器主要功能包括：

故障录波：按用户预先定义的故障判据，MODR实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测：最多可接入16路开关量、16路模拟量。实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图。有效值、开关量可以实时传输给上位机。

1、电气隔离16路模拟量、16路开关量同步采样，输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。

2、采样频率：模拟量、开关量同步采样频率：2kHz。

3、实时有效值计算：MODR对模拟通道进行无延迟的有效值计算。交流量RMS每20ms生成一点。

4、实时派生量计算：最多可定义8个派生量，包括频率、有功、无功等多个类型。MODR进行无延迟的派生量计算。

5、对接入通道、派生量实时监视，多种故障启动方式在任何运行状态下，根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为32MB。如果连接了上位机（PC机），MODR即时通知上位机。

6、实时监测：实时谐波分析、实时波形显示、矢量图画面。

7、5＂TTF显示屏；分辨率为800×480；

8、串行口通讯RS-485；

9、U盘（8G内存以下）记录文件复制；PC软件运行于Windows平台，通过串行口连接，提供实时监视、参数设置、数据分析等功能。

1、模拟通道

模拟通道：16路；8路交流电压通道，8路交流电流通道

A/D分辨率 ： 16位

同步采样频率：2kHz

有效值准确度：0.2%

量程：

电压、电流通道的量程可根据用户要求调整；装置支持外接电压、电流互感器，变比可通过软件设置。

2、开关量通道

16路开关量通道

同步采样频率：2kHz

标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

3、派生量

最多可设置8路派生量，各类型的准确度如下表所示。

4、故障启动方式

模拟量：突变、过量、欠量

开关量：变位（闭合、断开）

5、故障记录容量

故障记录总存储容量32MB。最多记录数量为200条，大于200条后，按照先进先出原则循环记录。

6、通讯

串行口：1个RS-485端口，最大通讯波特率115200bps。

7、显示屏

5”TTF显示屏；分辨率：800×480

8、机箱规格

外形尺寸:187(宽) ×177(高)×245(深)

重量：6kg

9、工作电源

工作电压：85～264VAC/100～370VDC

输入频率：47～440Hz
