变压器有载分接开关测试仪工作原理

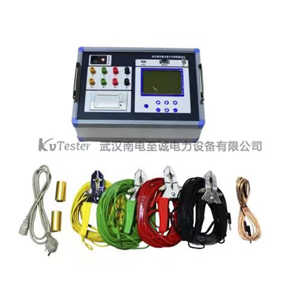

　　有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了变压器有载分接开关参数测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

　　仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。


　一、主要技术指标：

　　1、 输出电流：1.0A、0.5A、0.3A、0.1A四档可选。

　　2、 电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω；0.1A档 20～100Ω。

　　3、 电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。

　　4、 过渡时间测量范围：1～300mS。

　　5、 过渡时间测量精度：±1mS，分辨率：0.1mS。

　　6、 采样频率：10K。

　　7、 存储方式： U盘存储、本机存储。

　　8、 工作温度：-20℃～+50℃。

　　9、 环境湿度：≤90%RH，无结露。

　　10、 工作电源：AC220V±10%，50Hz±10%。

　　二、注意事项

　　1、 仪器输出电流大，重量轻。

　　2、 仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A、0.1A档，方便测试更大的过渡电阻。

　　3、 具有完善的保护电路，可靠性强。

　　4、 立式机箱结构，5.7寸的大液晶显示，便于现场操作。

　　5、 具有U盘存储功能，可以存储更多数据波形。

　　三、性能特点

　　1、可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。

　　2、屏幕点阵液晶显示器，分级式中文菜单，操作简便快捷。

　　3、智能型测试和结果分析，放大或缩小波形测试结果。

　　4、三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。

　　5、六路独立的信号处理，高速A/D转换，10KHz高速采样，反映参数的变化。

　　6、内设不断电存贮器可保存三组波形和数据，可存档、调阅、分析。

　　7、自带万年历，显示日期和时间，并可自动打印。

　　8、仪器配有高速打印机，可打印测试结果。

　　原理简介

　　变压器主要应用电磁感应原理来工作。具体是：当变压器一次侧施加交流电压U1，流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通，使一次绕组和二次绕组发生电磁，根据电磁感应原理，交变磁通穿过这两个绕组就会感应出电动势，其大小与绕组匝数以及主磁通的最大值成正比，绕组匝数多的一侧电压高，绕组匝数少的一侧电压低，当变压器二次侧开路，即变压器空载时，一二次端电压与一二次绕组匝数成正比，即U1/U2=N1/N2,但初级与次级频率保持一致，从而实现电压的变化。

　　作用

　　变压器是一种静止的电气设备。它是根据电磁感应的原理，将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。作用：变换交流电压、交换交流电流和变换阻抗。
