绝缘电阻测试仪和智能数字绝缘电阻测试仪的介绍
来源:网络 作者:小编 时间:2022-08-11 15:19:15 阅读量:绝缘电阻测试仪,通常被称为绝缘电阻表或数字高压绝缘表。广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置(如控制、信号、通信和电源的电缆)的绝缘电阻。

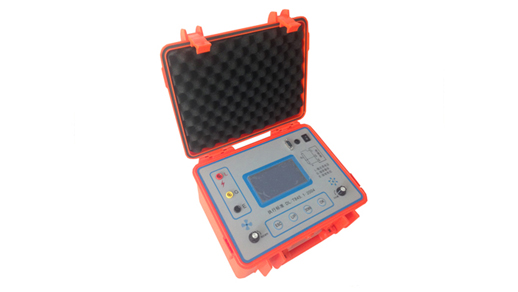

BY2671系列数字兆欧表3
绝缘电阻特点:
1. 输出功率高,承载能力强,抗干扰能力强。
2.该仪表外壳采用高强度铝合金制成,机器配有等电位保护环和四阶有源低通滤波器,可有效屏蔽外部工频和强电磁场。测量电容样品时,输出短路电流大于1.6毫安,很容易使测试电压迅速上升到输出电压的额定值。对于低电阻测量,压降不会因为比例设计而影响测量精度。
3.不需进行人力作功,由电池系统供电,量程可自动转换。一目了然的面板操作和LCD显示技术使得学生测量工作十分简单方便和迅捷。
4. 该仪器的输出短路电流无需负载测量即可直接测量。

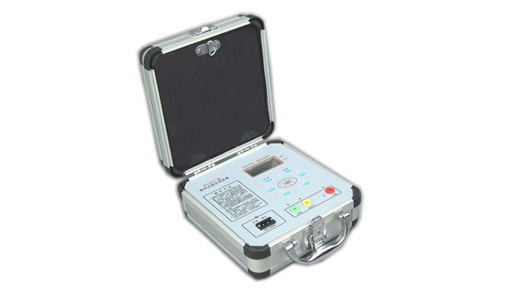

GM-5系列智能数显绝缘电阻测试仪3
有一款名为智能数字绝缘电阻测试仪的高压电力试验设备,该装置在日常的工作中,经常出镜,也很受广大电力工作者的欢迎,那么具体来说,在哪些情况下需要用到绝缘电阻测试仪呢?随着现代技术的不断更新和扩展,电力系统和高压设备的可靠性也提出了更高的要求,电气设备事故或损坏,通常与绝缘缺陷密切相关。
在现有的微机检测系统中,绝缘测试的准确性及易操作性一直是广大用户认为问题最多的测试项目。由于传统的指针式兆欧表测量范围小,误差大,吸收比计算复杂等一系列问题。
为了更好的提高绝缘电阻测试仪的技术水平和可靠性。由我公司研发生产的智能高压绝缘电阻测试仪,充分研究目前国内外同类仪器的基础之上,开发出升级款新型的数字式绝缘电阻测试仪。
智能绝缘电阻测试仪的工作原理
智能数字绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大,短路电流值高,输出电压等级多(每种机型有四个电压等级)。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
